Langgut-Bohrsystem CTM MoveD
Aktualisiert am: 24.05.2016 14:54
Erweiterung der Rohrbearbeitungen mit zusätzlicher Achse

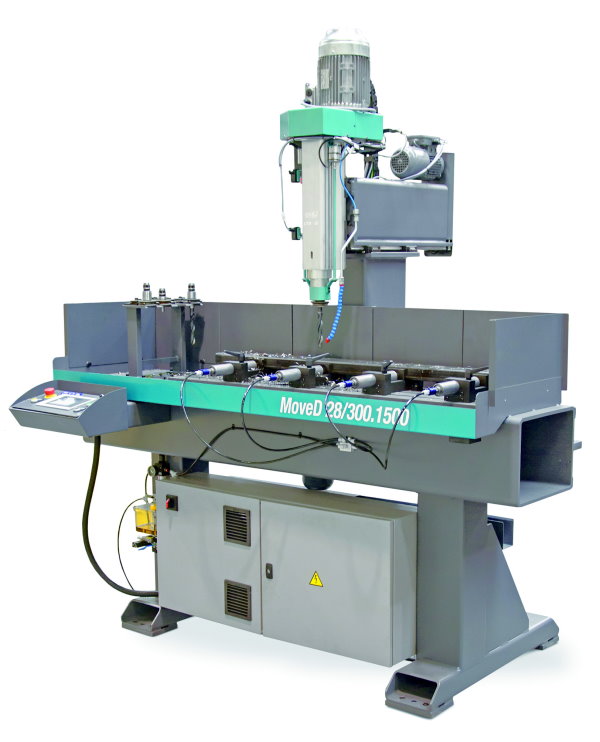

Mit dem CNC-gesteuerten Lang-gut-Bohrsystem MoveD der CTM Creative Technik Maschi-nenbau eU stellt BOMAR dem Markt eine sehr produktive und gleichermaßen hoch präzise Werkzeugmaschine zur Ver-fügung. Bereits mit dem ersten Werkstück spart der Anwender Zeit gegenüber dem manuellen Arbeitsvorgang. Anreißen der Bohrungen und Körnen entfallen vollständig, dadurch erzielt man eine Zeiteinsparung von bis zu 40 Prozent.

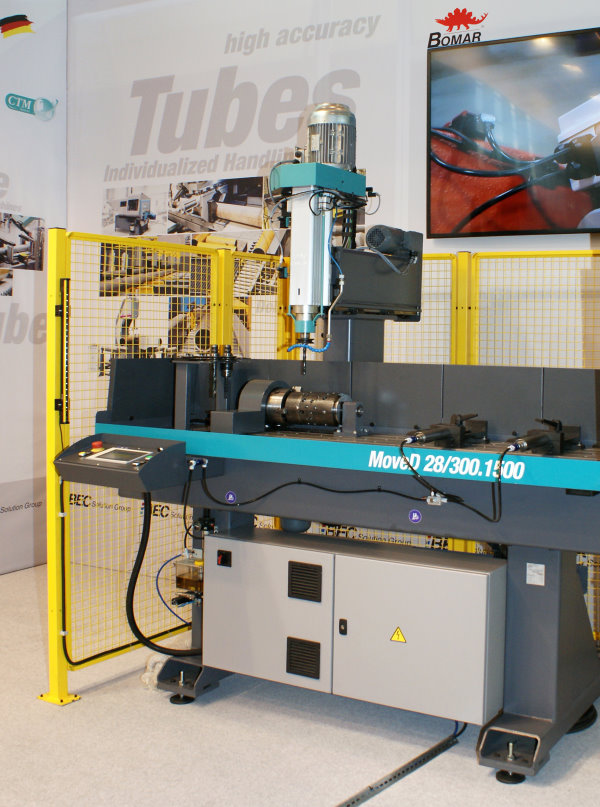

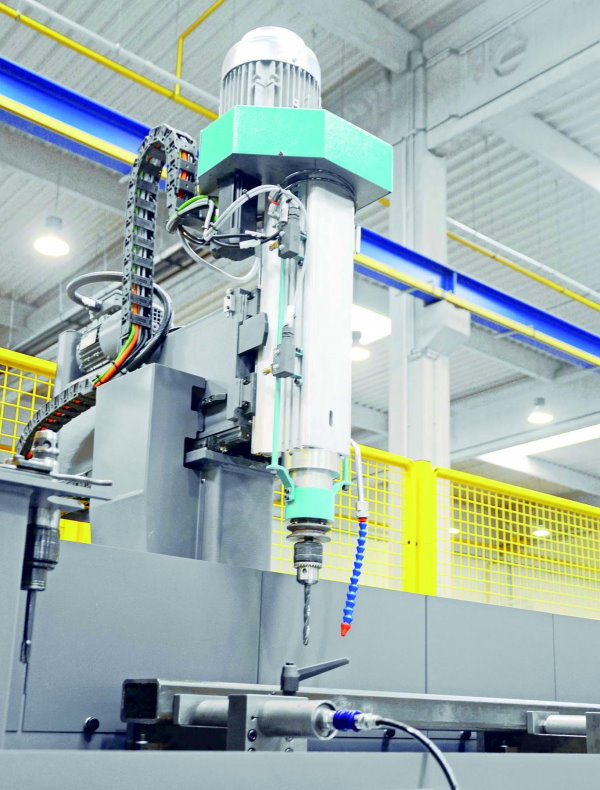

Die Bohr- und Gewindeeinheit wird über die gesamte Bearbei-tungslänge des Bohrsystems auf vorgespannten Linearfüh-rungen gelagert und über Ritzel und Zahnstange in der X-Achse bewegt. Diese spielfreien Linearführungen sorgen für präzise und wiederholgenaue Positionierungen der Bohreinheit über die gesamte Verfahrlänge. Die Y-Achse (150 bis 400 mm) wird über eine spielfrei vorgespannte Kugelumlaufspindel und einen Servomotor bewegt. Speziell für Rohrbearbeitungen verfügt die Maschine über eine direkt ansteuerbare zusätzliche Achse, so dass eine exakte Positionierung auf dem Rohrum-fang über 360 erfolgen kann. Die Maschinenabmessungen betragen 2.400 x 1.625 x 2.534 mm (LxBxH). Mit dem Einsatz eines Rollsupports lassen sich durchaus 6 Meter lange Werk-stücke individuell bearbeiten. Durch die Integration eines linea-ren Messsystems über den gesamten Verfahrweg (1.500 bis 6.000 mm) arbeitet die Maschine stets mit einem hohen Ge-nauigkeitsgrad innerhalb der Toleranzbereiche.
Die MoveD Bohrsysteme nutzen vollautomatische Werkzeug-wechsler. Entsprechend der jeweiligen Anforderung vor Ort lassen sich die Systeme sowohl mit stationären als auch mit-fahrenden Werkzeugmagazinen ausstatten. Insbesondere bei der Bearbeitung von langen Werkstücken empfiehlt sich die Nutzung eines mitfahrenden Werkzeugmagazins.
Eine einfache, übersichtliche Steuerung mit Touch-Panel führt den Werker im Dialog mit Klartextanzeigen durch die Pro-grammierung und Bedienung. Die Steuerung unterstützt dabei auch das Anlegen und Speichern von mehreren Bohr-Programmen. Die Bohr- und Gewindeeinheit MoveD zeichnet sich u. a. durch ihre hohe Integrationsfähigkeit in betriebliche Prozessketten aus. Unter dem Aspekt der Sicherheit am Ar-beitsplatz kommen die modularen Sicherheitskomponenten des Securflex-Programmes zur Anwendung. Dabei handelt es sich um Gitterelemente, Lichtschranken und Lichtvorhänge.
