JAESPA Bandsägen - Neues Programm
Aktualisiert am: 20.11.2002 14:13
Heute erhielt unsere Redaktion einen Berg neuer Unterlagen der Firma JAESPA - Maschinenfabrik GmbH. Da offensichtlich mit viel Engagement und Know How ein komplett neues Programm erstellt wurde, haben wir uns entschlossen, den Brief von Geschäftsführer Reinhold Pfetzing ungekürzt zu veröffentlichen.
JAESPA hat sein Sägeprogramm neu gegliedert und klare Produktlinien definiert:
CONCEPT = Horizontal - Gehrungsbandsägemaschinen
CLASSIC = Vertikal - Gehrungsbandsägemaschinen
COMPACT = Parallel geführte Bandsägevollautomaten

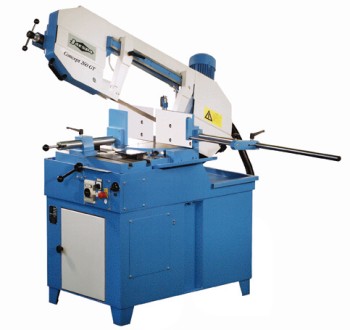

Mit der Baureihe CONCEPT hat JAESPA eine Maschine geschaffen, mit sehr leichter und genauen Einstellung aller Gehrungswinkel über einen Drehtisch. Dadurch ist bei den Baugrößen 240, 260, 320 ein einheitliches CONCEPT entstanden.
Die wesentliche technische Veränderungen bzw. Neuerungen beziehen sich dabei bei der Baureihe CONCEPT auf:
* Serienmäßige Ausrüstung der Maschine mit einem Materialanschlag von 1.000 mm
* Eine mitlaufende Bandreinigungsbürste gehört zur Grundausstattung.
* Ein hydraulischer Sägevorschub mit stufenloser Regulierung, gestattet einen Sägeschnitt ohne Manpower.
* Die wichtigste Eigenschaft, ein kugelgelagerter, komplett geschlossener Drehtisch mit Schnellklemmung und Rasterpositionen für 90 bzw. 45 Positionen. Unser Drehtisch hat durch den einzigartig geschlossenen Aufbau den Vorzug, daß keine Späne unter den Tisch gelangen können, die dauerhaft zu Störungen führen würden.
* Serienmäßig sind die Maschinen mit Kühlmitteleinrichtung und leistungsstarker Kühlmittelpumpe ausgerüstet. Der Tank kann zum Reinigen herausgenommen werden.
* Ab dem neuen Modelljahr wird bei den manuellen Maschinen ein Magnetventil eingebaut. Der Bediener ist dann nicht mehr gezwungen das Regulierventil zur stufenlosen Einstellung des Sägevorschubes und Arretierung des Sägebügels in einer Position über dem Material ständig zu öffnen und zu schließen, sondern der Bügel bleibt dann nach dem Anheben, genau wie bei den Halbautomaten, oben stehen. Dabei entsteht der Vorteil, daß für den nächsten Schnitt keine neue Einstellung des Regulierventils gesucht werden muß.
* Für den leichten Standortwechsel haben wir die Maschinen für einen Hubwagen unterfahrbar gebaut. Ein Vorteil, der bei jedem Standortwechsel sehr praktisch genutzt werden kann.

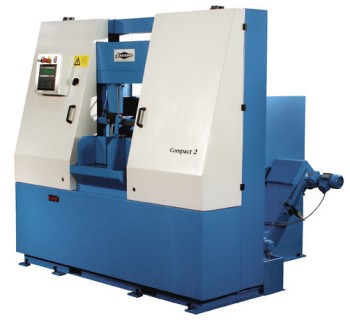

Unsere zweite wesentliche Veränderung konzentriert sich auf die Voll-Automaten. Aus bisher verschiedenen Bauformen, Schwenkbügel-Bandsägeautomat mit NC-Steuerung, Parallel-Bandsägeautomat mit NC Steuerung, ist die neue Baureihe COMPACT entstanden. Der Name steht für das wichtigste Merkmal: COMPACT. Die Baureihe COMPACT wird in Zukunft in 3 Größen zur Verfügung stehen. Wir haben auf unserem Händlertag am 18.10.2002 den Prototyp COMPACT 2 mit einer Schnittkapazität von 260 mm rund zeigen können. Die wichtigsten Merkmale dieser neuen Baureihe sind: extrem geringer Platzbedarf. Durch den Spänefluß nach hinten, ist kein zusätzlicher Raum für den Service erforderlich. Die Breite von 2 m bei dieser Maschine liegt unter allen bisherigen Abmessungen von Vollautomaten in dieser Baugröße. Das 2. Merkmal ist die Komplettausstattung. Wir haben diese Maschine serienmäßig ausgerüstet mit:
* Einer Mitsubishi NC-Steuerung, die 90 Arbeitssätze mit unterschiedlichen Längen und den dazugehörigen Stückzahlen speichern kann. Die Steuerung bietet zwei Arbeitsvarianten: einmal ein Programm bei dem der Materialvorschub nach jedem Vorschub wieder in die hintere Position fährt und ein zweites Programm, das den Abschnitt ohne zu repetieren positioniert. Dies reduziert bei kurzen Abschnitten die Nebenzeit wesentlich.
* Einem Materialvorschub von 1000 mm Vorschub in einem Hub, und einem Vorschubantrieb mit einer Kugelrollspindel. Die Abschnittlängenmessung erfolgt dabei über einen Inkrementaldrehgeber. Die Materialspanneinheit wird auf spielfrei vorgespannten Profilführungen geführt.
* Einem nach allen 4 Seiten vollhydraulisch öffnenden Schraubstock(Materialspannung).Besonders wirksam und ohne Störungen arbeitet dieses Konzept bei krummen Material oder wenn es darauf ankommt, daß geschliffenes oder blankes Material während der Vorschubbewegung nicht mit den Spannbacken in Berührung kommen soll. Die vordere Materialspannung spannt das Material zusätzlich beidseitig vom Sägeband, also auch den Abschnitt.
* einer vollhydraulische Bandspannung. Sie garantiert eine immer korrekt eingestellte Bandspannung mit Bandentlastung bei ausgeschalteter Maschine.
* einem völlig neuem System zur Materialerkennung. Bei allen Maschinen ohne Magazinzuführung muß der Bediener die zu sägende Materialstange manuell auf eine Kopfschnitt- oder Nullposition bringen. Wir haben mit Hilfe einer Laserlichtschranke eine automatische Nullpositionierung an einer neu eingelegten Materialstange integriert. Jetzt muß der Bediener lediglich die neue Materialstange in den Bereich des hinteren Schraubstockes einlegen. Danach übernimmt die Steuerung mit der Materialvorschubeinrichtung die automatische Positionierung.
* einer Laser-Lichtschranke für eine automatische Einstellung der Sägebügel Hubhöheneinstellung. Der wesentliche Vorteil liegt in der verkürzten Nebenzeit.
* einem wartungsfreien Bandantrieb mit einem frequenzgeregeltem Motor. Die Vorwahl der Bandgeschwindigkeit erfolgt über die Steuerung im Display. Gleichzeitig hat der Bediener immer eine Kontrolle der Bandgeschwindigkeit in seinem Blickfeld.
* eine neue Förderrichtung des Späneförderers nach hinten mit entsprechender Abwurfhöhe. Sie ist eine sehr wesentliche Änderung und erspart sehr viel Platz. Die sonst üblichen Freiräume rechts oder links, die unbedingt zum Reinigen des Späneförderers erforderlich sind, brauchen wir hier nicht mehr.
* einer hydraulische Bündelspanneinrichtung als Grundausstattung.
* eine synchron zur Bandgeschwindigkeit laufende Bürste zur Bandreinigung.
Im Sonderzubehör wird zusätzlich eine intelligente Steuerung angeboten, die dem Bediener die Möglichkeit bietet, nach Werkstoffgruppen zu arbeiten. In diesem Fall werden die Schnittparameter wie Bandgeschwindigkeit und Vorschubleistung von der Steuerung ausgesucht und vorgewählt.

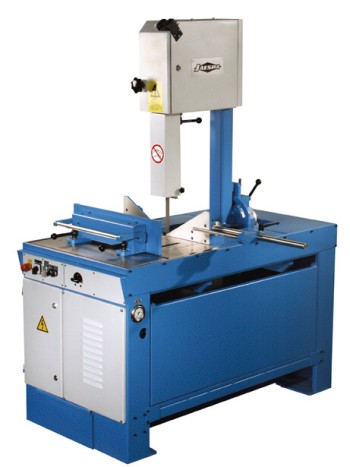

Unseren 3. neuen Produktnamen CLASSIC haben wir für unsere Vertikalen Gehrungs-Bandsägemaschinen gewählt. JAESPA hat mit dieser Bauform einen Vorteil zu den trationellen Horizontal-Gehrungsbandsägemaschinen:
In Relation zu der Funktionalität, Vielseitigkeit und Schnittkapazität hat JAESPA mit diesen Maschine ein hervorragendes Preis-Leistungsverhältnis geschaffen. Hier einige wichtige Argumente zu der CLASSIC Baureihe:
* Eine vollwertige Gehrungsbandsägemaschine für alle Einsatzbereiche einer Standard Horizontalbandsägemaschine
* Durch die senkrechte Anordnung des Sägebandes erfolgt der Anschnitt bei jedem Winkel 90 zum Material. Dies reduziert deutlich die Toleranzen im Anschnitt.
* Das Sägeband steht immer in einer äußerst günstigen Ausgangsposition und ermöglichen so den wirkungsvollen und exakten Einsatz eines Linienlasers. Störungen oder Toleranzen wie bei den Horizontalbandsägemaschinen entfallen.
* Die Vorschubkraft kann exakt eingestellt werden. Durch eine sich nicht verändernde Kraftkurve, bleibt bei diesem Maschinenkonzept von Schnittanfang bis Schnittende die Vorschubkraft gleich, da wir immer mit einem Hydraulikdruck und nicht mit dem Eigengewicht des Sägebügels arbeiten.Bitte beachten Sie hier den Unterschied zwischen Vorschubkraft und Vorschubgeschwindigkeit.
* Durch die vertikale Anordnung steht ein hervorragender Gußtisch zur Verfügung. Hier können mit Hilfe der T-Nuten auch unförmige Teile gespannt werden. Sondervorrichtungen sind mühelos zu installieren. Prüfschnitte, Ausklinkarbeiten, Sägen von Kopf- oder Fußplatten, Aufteilen von Ringen, einfach alles was in der Vergangenheit teilweise auch auf den herkömmlichen Vertikalbandsägen mit festen oder beweglichen Tischen gelöst wurde, ist mit diesen Maschinen möglich. Das Sägeband trifft bei Flachmaterial immer auf die günstigere Materialdimension, damit können wir bei diesen Anwendungsfällen die bessere Leistung gegenüber einer Horizontalbandsägemaschine erzielen.
* Geringeren Platzbedarf gegenüber Horizontalbandsägemaschinen mit freier Beschickung, zum Beispiel mit einem Kran von oben ist möglich. So kann zum Beispiel ein langer Träger mittig getrennt werden, ohne diesen Träger mühevoll über einen Rollgang durch die Maschine führen zu müssen.
* Gehrungsschnitte in Lagen, einzigartig nur bei dieser Variante möglich. Dies ist ein besonderer Vorteil bei der automatischen Variante CLASSIC 380 DGA.
* Bei der hydraulischen Variante ist eine hydraulische Einstellung des Gehrungswinkels vom Bedienstandort integriert, dadurch ergibt sich eine optimale Bedienung aller Funktionen von vorne.
* In die Reihe unserer CLASSIC Bandsägemaschinen haben wir heute auch die sogenannte Shifterbandsäge integriert. Das Modell CLASSIC 302 DGH besitzt die einzigartige Möglichkeit, 2 Gehrungsebenen in einem Sägeschnitt zu vollziehen.
* Bei dem Vollautomaten CLASSIC 380 DGA, bleibt noch die besonders schwere Nachschubzange mit 850 mm Vorschubhub inkl. integriertem Rollgang zu erwähnen. Dies läßt auch die Bearbeitung von schweren Werkstücken zu.

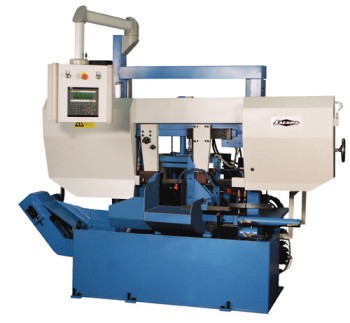

Auf dem Händlertag wurde auch eine neue parallel geführte Horizontal-gehrungsbandsäge CONCEPT 340/630 PG vorgestellt. Mit dieser Maschine wird JAESPA auch eine parallele Baureihe schaffen. Mit einem Schnittbereich von 630 mm flach steigen wir hier in den Bereich der parallel geführten Bandsägemaschinen ein. Wir haben die Maschine mit einer aufwendigen Materialspannung, mit zusätzlicher Spannung hydraulisch von oben, was ja gerade bei Profilen und dünnwandigen Rohren erforderlich ist, ausgerüstet. Beidseitige Gehrungsschnitte sind bis 45 und auf einer Seite bis 30, oder wie einige Marktbegleiter es formulieren bis 60, möglich.
JAESPA hat sein Sägeprogramm neu gegliedert und klare Produktlinien definiert:
CONCEPT = Horizontal - Gehrungsbandsägemaschinen
CLASSIC = Vertikal - Gehrungsbandsägemaschinen
COMPACT = Parallel geführte Bandsägevollautomaten
Mit der Baureihe CONCEPT hat JAESPA eine Maschine geschaffen, mit sehr leichter und genauen Einstellung aller Gehrungswinkel über einen Drehtisch. Dadurch ist bei den Baugrößen 240, 260, 320 ein einheitliches CONCEPT entstanden.
Die wesentliche technische Veränderungen bzw. Neuerungen beziehen sich dabei bei der Baureihe CONCEPT auf:
* Serienmäßige Ausrüstung der Maschine mit einem Materialanschlag von 1.000 mm
* Eine mitlaufende Bandreinigungsbürste gehört zur Grundausstattung.
* Ein hydraulischer Sägevorschub mit stufenloser Regulierung, gestattet einen Sägeschnitt ohne Manpower.
* Die wichtigste Eigenschaft, ein kugelgelagerter, komplett geschlossener Drehtisch mit Schnellklemmung und Rasterpositionen für 90 bzw. 45 Positionen. Unser Drehtisch hat durch den einzigartig geschlossenen Aufbau den Vorzug, daß keine Späne unter den Tisch gelangen können, die dauerhaft zu Störungen führen würden.
* Serienmäßig sind die Maschinen mit Kühlmitteleinrichtung und leistungsstarker Kühlmittelpumpe ausgerüstet. Der Tank kann zum Reinigen herausgenommen werden.
* Ab dem neuen Modelljahr wird bei den manuellen Maschinen ein Magnetventil eingebaut. Der Bediener ist dann nicht mehr gezwungen das Regulierventil zur stufenlosen Einstellung des Sägevorschubes und Arretierung des Sägebügels in einer Position über dem Material ständig zu öffnen und zu schließen, sondern der Bügel bleibt dann nach dem Anheben, genau wie bei den Halbautomaten, oben stehen. Dabei entsteht der Vorteil, daß für den nächsten Schnitt keine neue Einstellung des Regulierventils gesucht werden muß.
* Für den leichten Standortwechsel haben wir die Maschinen für einen Hubwagen unterfahrbar gebaut. Ein Vorteil, der bei jedem Standortwechsel sehr praktisch genutzt werden kann.
Unsere zweite wesentliche Veränderung konzentriert sich auf die Voll-Automaten. Aus bisher verschiedenen Bauformen, Schwenkbügel-Bandsägeautomat mit NC-Steuerung, Parallel-Bandsägeautomat mit NC Steuerung, ist die neue Baureihe COMPACT entstanden. Der Name steht für das wichtigste Merkmal: COMPACT. Die Baureihe COMPACT wird in Zukunft in 3 Größen zur Verfügung stehen. Wir haben auf unserem Händlertag am 18.10.2002 den Prototyp COMPACT 2 mit einer Schnittkapazität von 260 mm rund zeigen können. Die wichtigsten Merkmale dieser neuen Baureihe sind: extrem geringer Platzbedarf. Durch den Spänefluß nach hinten, ist kein zusätzlicher Raum für den Service erforderlich. Die Breite von 2 m bei dieser Maschine liegt unter allen bisherigen Abmessungen von Vollautomaten in dieser Baugröße. Das 2. Merkmal ist die Komplettausstattung. Wir haben diese Maschine serienmäßig ausgerüstet mit:
* Einer Mitsubishi NC-Steuerung, die 90 Arbeitssätze mit unterschiedlichen Längen und den dazugehörigen Stückzahlen speichern kann. Die Steuerung bietet zwei Arbeitsvarianten: einmal ein Programm bei dem der Materialvorschub nach jedem Vorschub wieder in die hintere Position fährt und ein zweites Programm, das den Abschnitt ohne zu repetieren positioniert. Dies reduziert bei kurzen Abschnitten die Nebenzeit wesentlich.
* Einem Materialvorschub von 1000 mm Vorschub in einem Hub, und einem Vorschubantrieb mit einer Kugelrollspindel. Die Abschnittlängenmessung erfolgt dabei über einen Inkrementaldrehgeber. Die Materialspanneinheit wird auf spielfrei vorgespannten Profilführungen geführt.
* Einem nach allen 4 Seiten vollhydraulisch öffnenden Schraubstock(Materialspannung).Besonders wirksam und ohne Störungen arbeitet dieses Konzept bei krummen Material oder wenn es darauf ankommt, daß geschliffenes oder blankes Material während der Vorschubbewegung nicht mit den Spannbacken in Berührung kommen soll. Die vordere Materialspannung spannt das Material zusätzlich beidseitig vom Sägeband, also auch den Abschnitt.
* einer vollhydraulische Bandspannung. Sie garantiert eine immer korrekt eingestellte Bandspannung mit Bandentlastung bei ausgeschalteter Maschine.
* einem völlig neuem System zur Materialerkennung. Bei allen Maschinen ohne Magazinzuführung muß der Bediener die zu sägende Materialstange manuell auf eine Kopfschnitt- oder Nullposition bringen. Wir haben mit Hilfe einer Laserlichtschranke eine automatische Nullpositionierung an einer neu eingelegten Materialstange integriert. Jetzt muß der Bediener lediglich die neue Materialstange in den Bereich des hinteren Schraubstockes einlegen. Danach übernimmt die Steuerung mit der Materialvorschubeinrichtung die automatische Positionierung.
* einer Laser-Lichtschranke für eine automatische Einstellung der Sägebügel Hubhöheneinstellung. Der wesentliche Vorteil liegt in der verkürzten Nebenzeit.
* einem wartungsfreien Bandantrieb mit einem frequenzgeregeltem Motor. Die Vorwahl der Bandgeschwindigkeit erfolgt über die Steuerung im Display. Gleichzeitig hat der Bediener immer eine Kontrolle der Bandgeschwindigkeit in seinem Blickfeld.
* eine neue Förderrichtung des Späneförderers nach hinten mit entsprechender Abwurfhöhe. Sie ist eine sehr wesentliche Änderung und erspart sehr viel Platz. Die sonst üblichen Freiräume rechts oder links, die unbedingt zum Reinigen des Späneförderers erforderlich sind, brauchen wir hier nicht mehr.
* einer hydraulische Bündelspanneinrichtung als Grundausstattung.
* eine synchron zur Bandgeschwindigkeit laufende Bürste zur Bandreinigung.
Im Sonderzubehör wird zusätzlich eine intelligente Steuerung angeboten, die dem Bediener die Möglichkeit bietet, nach Werkstoffgruppen zu arbeiten. In diesem Fall werden die Schnittparameter wie Bandgeschwindigkeit und Vorschubleistung von der Steuerung ausgesucht und vorgewählt.
Unseren 3. neuen Produktnamen CLASSIC haben wir für unsere Vertikalen Gehrungs-Bandsägemaschinen gewählt. JAESPA hat mit dieser Bauform einen Vorteil zu den trationellen Horizontal-Gehrungsbandsägemaschinen:
In Relation zu der Funktionalität, Vielseitigkeit und Schnittkapazität hat JAESPA mit diesen Maschine ein hervorragendes Preis-Leistungsverhältnis geschaffen. Hier einige wichtige Argumente zu der CLASSIC Baureihe:
* Eine vollwertige Gehrungsbandsägemaschine für alle Einsatzbereiche einer Standard Horizontalbandsägemaschine
* Durch die senkrechte Anordnung des Sägebandes erfolgt der Anschnitt bei jedem Winkel 90 zum Material. Dies reduziert deutlich die Toleranzen im Anschnitt.
* Das Sägeband steht immer in einer äußerst günstigen Ausgangsposition und ermöglichen so den wirkungsvollen und exakten Einsatz eines Linienlasers. Störungen oder Toleranzen wie bei den Horizontalbandsägemaschinen entfallen.
* Die Vorschubkraft kann exakt eingestellt werden. Durch eine sich nicht verändernde Kraftkurve, bleibt bei diesem Maschinenkonzept von Schnittanfang bis Schnittende die Vorschubkraft gleich, da wir immer mit einem Hydraulikdruck und nicht mit dem Eigengewicht des Sägebügels arbeiten.Bitte beachten Sie hier den Unterschied zwischen Vorschubkraft und Vorschubgeschwindigkeit.
* Durch die vertikale Anordnung steht ein hervorragender Gußtisch zur Verfügung. Hier können mit Hilfe der T-Nuten auch unförmige Teile gespannt werden. Sondervorrichtungen sind mühelos zu installieren. Prüfschnitte, Ausklinkarbeiten, Sägen von Kopf- oder Fußplatten, Aufteilen von Ringen, einfach alles was in der Vergangenheit teilweise auch auf den herkömmlichen Vertikalbandsägen mit festen oder beweglichen Tischen gelöst wurde, ist mit diesen Maschinen möglich. Das Sägeband trifft bei Flachmaterial immer auf die günstigere Materialdimension, damit können wir bei diesen Anwendungsfällen die bessere Leistung gegenüber einer Horizontalbandsägemaschine erzielen.
* Geringeren Platzbedarf gegenüber Horizontalbandsägemaschinen mit freier Beschickung, zum Beispiel mit einem Kran von oben ist möglich. So kann zum Beispiel ein langer Träger mittig getrennt werden, ohne diesen Träger mühevoll über einen Rollgang durch die Maschine führen zu müssen.
* Gehrungsschnitte in Lagen, einzigartig nur bei dieser Variante möglich. Dies ist ein besonderer Vorteil bei der automatischen Variante CLASSIC 380 DGA.
* Bei der hydraulischen Variante ist eine hydraulische Einstellung des Gehrungswinkels vom Bedienstandort integriert, dadurch ergibt sich eine optimale Bedienung aller Funktionen von vorne.
* In die Reihe unserer CLASSIC Bandsägemaschinen haben wir heute auch die sogenannte Shifterbandsäge integriert. Das Modell CLASSIC 302 DGH besitzt die einzigartige Möglichkeit, 2 Gehrungsebenen in einem Sägeschnitt zu vollziehen.
* Bei dem Vollautomaten CLASSIC 380 DGA, bleibt noch die besonders schwere Nachschubzange mit 850 mm Vorschubhub inkl. integriertem Rollgang zu erwähnen. Dies läßt auch die Bearbeitung von schweren Werkstücken zu.
Auf dem Händlertag wurde auch eine neue parallel geführte Horizontal-gehrungsbandsäge CONCEPT 340/630 PG vorgestellt. Mit dieser Maschine wird JAESPA auch eine parallele Baureihe schaffen. Mit einem Schnittbereich von 630 mm flach steigen wir hier in den Bereich der parallel geführten Bandsägemaschinen ein. Wir haben die Maschine mit einer aufwendigen Materialspannung, mit zusätzlicher Spannung hydraulisch von oben, was ja gerade bei Profilen und dünnwandigen Rohren erforderlich ist, ausgerüstet. Beidseitige Gehrungsschnitte sind bis 45 und auf einer Seite bis 30, oder wie einige Marktbegleiter es formulieren bis 60, möglich.
