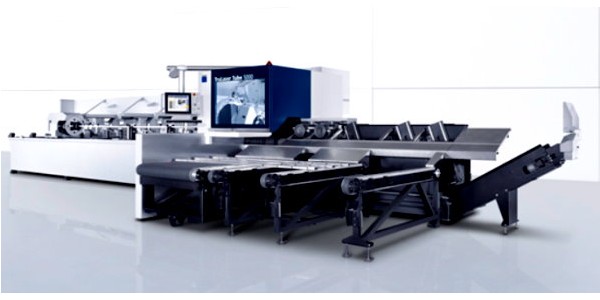

Trumpf TruLaserTube 5000 T01

TruLaser Tube 5000 (T01)

Rohre und Profile optimal schneiden

Die zuverlässige Allroundmaschine ersetzt konventionelle Fertigungsverfahren wie Sägen, Bohren, Fräsen, Stanzen und ermöglicht den idealen Einstieg in die Rohrbearbeitung. Für hohe Produktivität sorgt das perfekte Zusammenspiel aller Komponenten, vom Laseraggregat und der Strahlführungsanlage über die Spanneinheiten und die Systemsteuerung bis hin zu den Modulen für die Handhabung der Rohre und Profile.

  • Produktive Fertigung durch optimal abgestimmte Komponenten
  • Hohe Genauigkeit durch selbstzentrierende Spanntechnik
  • Ergonomisches Entnahmeband mit Teilepuffer
  • Minimaler Gasverbrauch durch kleinste Düsendurchmesser
  • Ideale Zugänglichkeit dank offenem Maschinenkonzept

Produktivität

  • Das reibungslose Zusammenspiel von Steuerung und Programmierung setzt ihre Zeichnung in ein fertiges Teil um
  • Mit einer Automatisierungslösung können Sie Arbeitsabläufe optimieren und die Logistik beschleunigen

Qualität

  • Selbstzentrierende Spannfutter sorgen für eine stabile Rohrführung
  • So schneiden Sie immer mit höchster Genauigkeit und gleichbleibender Teilequalität
  • Breite Spannwalzen halten die Rohre stets auf Kurs
  • Synchronisierte Futter sorgen für eine präzise Bearbeitung
  • Fertige Teile schleust die Maschine schonend über den Bandtisch aus
  • Kleinteile bis 300 mm Länge lassen sich auch in einen Behälter ausschleusen

Flexibilität

  • Durch ihr offenes Konzept ist die Maschine leicht zugänglich
  • Ein Vorteil, wenn Sie zwischendurch auch mal ein Einzelteil produzieren wollen
  • Der Bandtisch dient zusätzlich als Teilepuffer, dem Bediener bleibt mehr Spielraum für zusätzliche Aufgaben

Bedienfreundlichkeit

  • Die ergonomisch durchdachte Maschine ist sehr bedienerfreundlich
  • Gute Zugänglichkeit zum Beladen, Entladen und zum Arbeitsbereich
  • Manuelle Eingriffe, z.B. Beladen möglich





LoadMaster Tube



Automatisch mehr verdienen.

Automatisierte Maschinen produzieren zuverlässig rund um die Uhr und machen sich so noch schneller bezahlt. Die Automatisierung verhindert zudem das Risiko für Bedienfehler und verbessert so die Werkstückqualität. Bei Bedarf lassen sich Pausen problemlos überbrücken oder zusätzliche Schichten fahren.

Mit der Beladeeinheit LoadMaster Tube haben Sie eine Automatisierungslösung mit minimalen Rüstzeiten. Über die praktische Bündelmulde stellen Sie automatisiert das Rohmaterial bereit. Die Rohre werden in der Länge vermessen und über ein Greifersystem an die Maschine übergeben.





Max. Hüllkreisdurchmesser

150 mm

Max. Rohmateriallänge

6500 mm

Max. Fertigteillänge

3000 mm

Max. Fertigteillänge für vergrößerte Ausführung (Option)

6000 mm

Max. Werkstückgewicht

20* kg/m

Max. Materialdicken mit TruFlow 2000



  • Baustahl

6,4 mm

  • Edelstahl

4 mm

  • Aluminium

3 mm

Max. Materialdicken mit TruFlow 2700



  • Baustahl

6,4 mm

  • Edelstahl

5 mm

  • Aluminium

4 mm

Max. Materialdicken mit TruFlow 3200



  • Baustahl

6,4 mm

  • Edelstahl

5 mm

  • Aluminium

4 mm

Änderungen vorbehalten. Maßgeblich sind die Angaben in unserem Angebot und unserer Auftragsbestätigung.

* Gesamt: max. 120 kg
