SPONTAN Orbital Entgratsystem
 Typ Planomat Z; ZR, ZII und Z-HV

Anwendung:

Zum gleichzeitigen Innen- und Außenentgraten von Rohren, Profilen, Stangen in der Kleinserien-Fertigung Planomat Z,ZR, ZII oder als für den Rohrwerkseinsatz.

Systembeschreibung:

Die Werkstücke werden mit leichtem Anpressdruck an die orbital rotierende Entgratbürste gehalten. Die Werkstücke müssen dabei nicht gedreht werden.

Werkstücke

Profile und Rohre: Ø10 - Ø100mm bei Z, ZII
Sonder Ø10 - Ø140mm bei Z, ZII

 Wandstärken: bis max.12mm bei Z-HV

 Profile und Rohre: Ø20 - Ø200mm bei ZR

 Längen: ab 90mm (ab 35mm optional)
 Geometrien: nahezu unabhängig
 Werkstoffe: Stahl, Edelstahl und NE

Ausführung

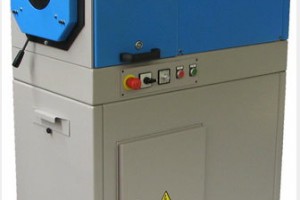

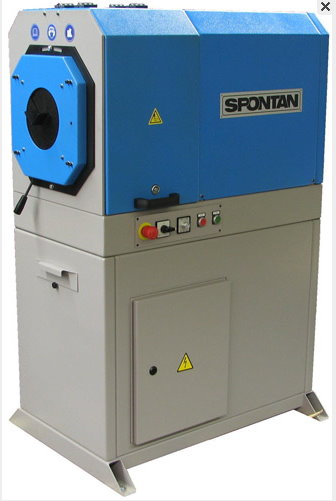

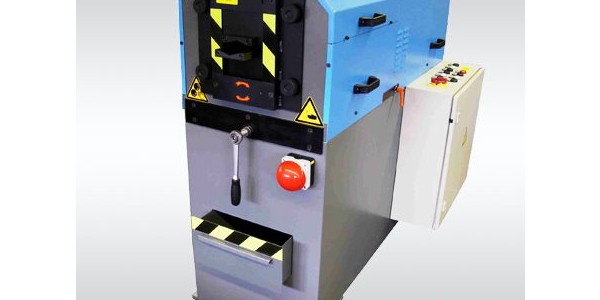

Planomat Z

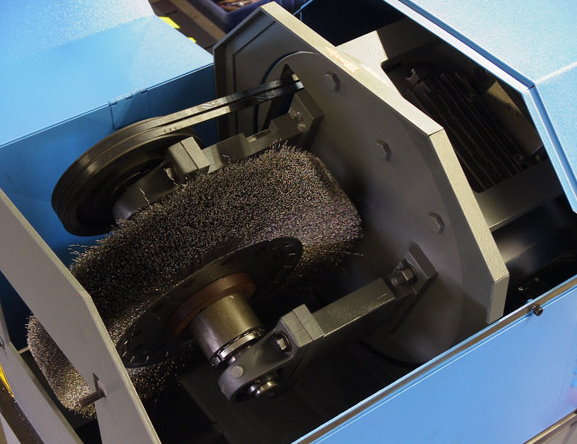

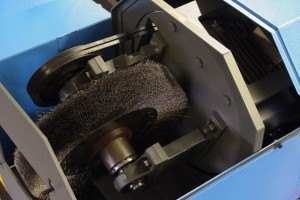

 mit Orbital rotierender Scheibenbürste(n)
 max.Ø380mm und Arbeitsbreite 150mm

Planomat ZR

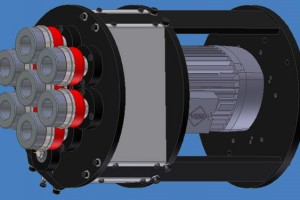

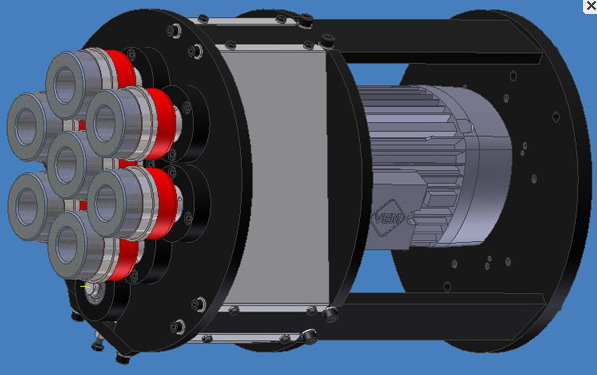

 mit 5-7 Stück asymetrisch angeordneten und gegenläufig rotierenden Topfbürsten max. Ø90mm

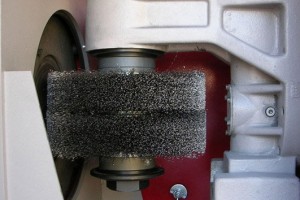

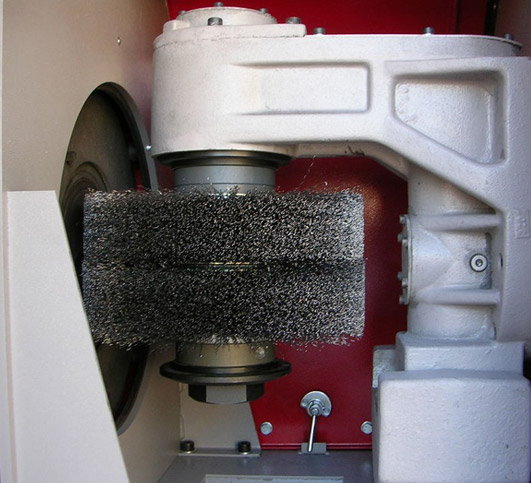

Planomat ZII-Fu
 mit Orbital rotierender Scheibenbürste(n) , auf Einarmschwinge, frequenzgeregelt.
 max.Ø250mm und Arbeitsbreite 150 mm

Planomat Z-HV
 mit Orbital rotierender Scheibenbürste(n)
 max.Ø380 und Arbeitsbreite 150 mm

 Vollautomatische Entgratstation für den Einbau in eine Rohrverarbeitungslinie (z.B. Adjustage-Linie) zur stirnseitigen Entgratung von Stahlrohren und Profilen.

 Die Entgrateinheiten sind für die Integration in eine vorhandene Maschinensteuerung ausgelegt. Sie verfügen über eine eigene SPS Steuerung (Siemens S7) und können somit als „Stand-Alone“ Version oder per Schnittstellen-Kommunikation mit übergeordneten Steuerung betrieben werden. (z.B. Profibus DP)

Ausstattungsmerkmale und Komponeneten

Rahmengestell mit integrierter elektromotorischer Höhenverstellung
Orbital-Entgratkopf mit Bürsten- und Rotationsantrieb
vertikale pneumatische Prismen Spannvorrichtung
elektromotorische Bürstenzustellung
SPS – Steuerung mit OP 77
automatische Rohr-Ø Verstellung nach OP -Eingabe
automatische Bürstenverschleiß-Kompensation
automatische Drehzahlanpassung bei reduzierten Bürsten-Ø somit konst. Schnittgeschwindigkeit über über frequenzgeregelte Antriebe
frei programmierbarer Entgrat-Arbeitsweg (Tiefe)
frei programmierbare Entgrat-Intervalle (Dauer)
vollautomatischer Prozeß-Ablauf (mannloser Betrieb )

Zubehör optional lieferbar

Arbeitsbürsten
Wechselvorbauten für Kurzteil-Entgratung
Maschinenrollen
Externe Absaugung etc.
