Spontan OBM 600

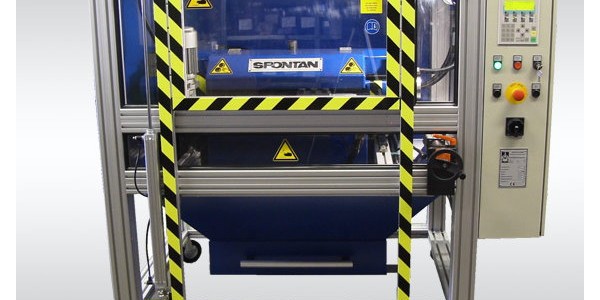

SPONTAN Oberflächen-Bürsten-Maschine
 Typ OBM-250-600


Anwendung:

Zum gleichzeitigen Entgraten und Polieren von Oberflächen oder asymmetrisch profilierten Wellen. z.B. Nockenwellen in der Einzel und Serienfertigung

Systembeschreibung:

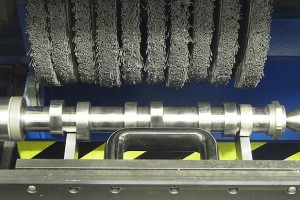

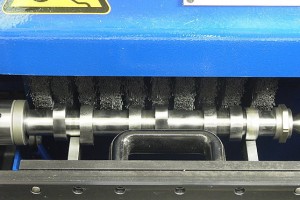

Die Werkstücke werden in bauteilbezogene Aufnahme gelegt und anschließend bei geschlossener Schutztür vollautomatisch gespannt und unter Rotation mittels konfektionierten Bürstenwellen an den entsprechenden Stellen z.B. Nocken entgratet oder bspw. an Lagerflächen poliert.

Werkstücke

Wellen von Ø20 – Ø70 oder nach Muster
 Längen: ab 300 - 600mm

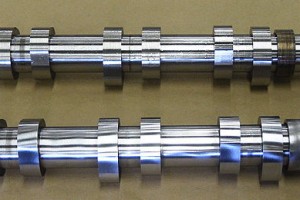

 Geometrien: Rundprofile mit oder ohne Nocken
 Nockenflugkreis-Ø 40 – 55mm
 Lager-Ø 20 – 30 mm
 Werkstoff: Stahl, Edelstahl und NE

Werkzeuge / Bürstenwelle

Bürsten-Ø Ø200 – Ø250mm
 Bürstenbesatz nach Anwendung; Walzendraht aus Stahl / Edelstahl; Schleifkorn oder Schleifborsten mit SiliciumCarbid etc.

Werkzeugsätze werden nach Musterteil konfektioniert

Ausführung

Verfahrbarer Maschinenkörper in Rahmenkonstruktion mit Sicherheits- Schutz- und Servicetüren
 Integrierte Späne und Staubauffangtrichter mit Anschluss einer externen Absaugung
 Verfahrbare Bürsteneinheiten auf Linear-Führungsschienen

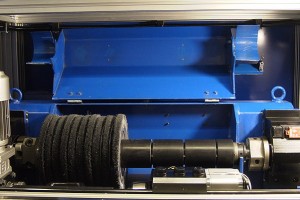

 Bürsteneinheiten mit Bürstenwellen Schnellwechsel System für kurze Rüstzeiten
 Bürstenverschleißkompensation mit digitalem Stellungsanzeiger
 Pneumatische Spanneinheit
 Zentrales Schmiersystem für alle Verstell-Achsen
 Maschinenleuchten für Sicherheitsschutzhaube
 SPS-Steuerung mit OP 77
 einfache und bedienerfreundliche OP-Oberfläche
 stufenlose Bürstendrehzahl über FU-Regelung
 Fernwartung über Analog/ISDN Modem
 Datenaustausch über Ethernet-Schnittstelle

Zubehör optional lieferbar
Arbeitsbürsten anwendungsspezifisch
Bauteil bezogene Prismenauflagen
Komplette Wechsel Bürstenwelle
Vorkonfektionierte Werkzeugssätze
Bürstentraverse für Wechselwelle
Temperaturüberwachung der Lagereinheiten
Energiesparmotoren für Bürstenantriebe
Externe Absaugung Typ HNA 3 etc.
