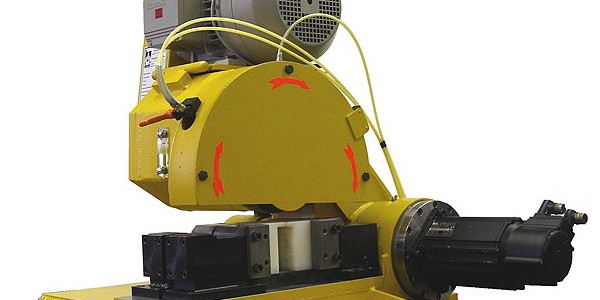

SPONTAN Hochleistungs-Trenn-Einheiten
 mitlaufend Typ 315; 400 und 450 HSS/HM

Anwendung:

Zum Trennen von Rohren und Profilen in Schweiß- und Profilieranlagen oder als stationäre Einheit für Probenschnitte etc.

Systembeschreibung:

Die Rohrsägeeinheit wird auf den Schlitten einer mitlaufenden Trenneinrichtung aufgebaut. Alle Versorgungsleitung bzw. Anschlüsse können als Steckverbindungen ausg elegt werden.

Das Sägegetriebe ist als Schwenkeinheit ausgebildet und ist durch den Einsatz von in Genauigkeits-Ausführung geschliffenen Zahnrädern spielfrei. (Spontan Eigen-Entwicklung)

Der Sägevorschubantrieb wirkt direkt auf die Schwenkachse des Sägegetriebes und besteht aus einem Drehstrom-Servomotor mit Impulsgeber sowie einem hochübersetzten Sondergetriebe mit spielfreier Pendelwellenlagerung.
 Alternativer Antrieb über hydr. Zylinder möglich

Die Abschaltung von OTmax und UTmin kann über elektrische Befehlgeber abgefragt werden.

Werkstücke

Rohre und Profile
 offene C-Profile /Rechteck
 Wandstärken
 Geometrien:
 Werkstoffe:  : Ø10 – Ø90mm
 : 10x10 – 100x100mm
 : 0,75 – 6,00 mm
 :nahezu unabhängig
 :Stahl, Edelstahl und NE

Werkzeuge

Sägeblätter
 Sägeblatt-Ø
 Sägeblattbreite
 Aufnahme-Ø  : HSS beschichtet / HM bestückt
 : 275 - 450mm
 : 1,6 - 4 mm
 : nach Kundenwunsch

Ausführung je nach Sägeblatt-Ø 275 – Ø450

20,0 – 400 m/min Schnittgeschwindigkeit

2,2 – 17 kW Sägeblatt-Antriebsleistung

Typ… Fu

 Typ… HY

 Typ…Servo  : Vorschubantrieb über Servomotor
 : stufenlose Drehzahl über FU-Regelung

 : Vorschubantrieb über hydr. Zylinder
 : stufenlose Drehzahl über FU-Regelung

 : Vorschubantrieb über Servomotor
 : stufenlose Drehzahl über Servomotor

Ausstattungsmerkmale und Komponenten
Sägegetriebelager in Stahl-Schweißkonstruktion
Spielfreies Sägegetriebe in Schwenkausführung
Hydr. Doppelspannvorrichtung mit 4 Zylindern
Spannbacken Schnellwechsel-System
Servomotoren für Vorschub und Drehzahl
Sägehubbegrenzung über elektr. Befehlsgeber

Zubehör optional lieferbar
Hydraulikspannmutter für Sägeblattbefestigung
Schutzhaube mit Sicherheitsschalter
Hydraulikblock mit Ventiltechnik
MMKS- Systeme microlube Advantage
Aircooler für extra Sägeblattkühlung
Spannbacken für Sonderprofile
Zentriervorrichtung/Adapterplatte für Tischmontage
Schnellverschlusskupplungen für hydr. Zuleitung
Impulsgeberbaugruppen für Sägehubsteuerung
und vieles mehr
