Spontan HSG 315-500

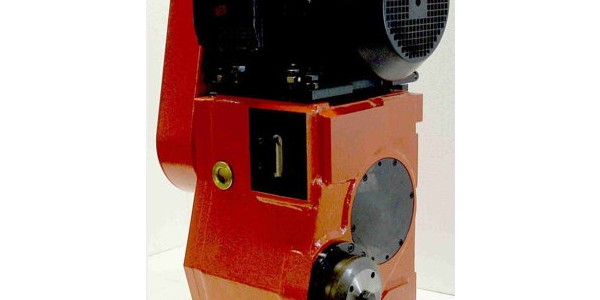

SPONTAN Hochleistungs-Sägegetriebe
 Typ 315; 400 und 500 HSS/HM


Anwendung:

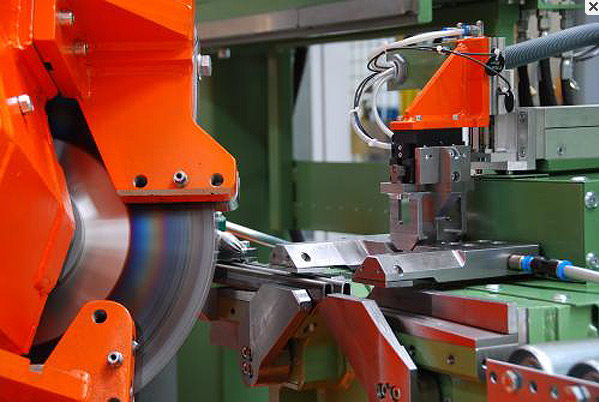

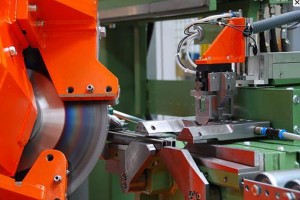

Zum Trennen von Rohren, Profilen, gewalzten Ringen und Vollmaterial in nahezu allen erdenklichen Einbausituationen und Maschinentypen.

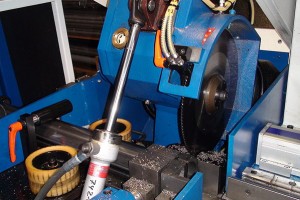

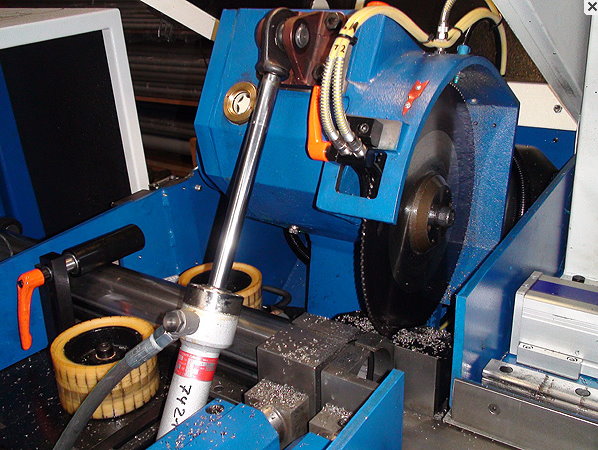

 Die Sägegetriebe können sowohl in Pendelwellenlagerung als auch über lineare Zustellungen betrieben werden.

Systembeschreibung:

Die Sägegetriebe sind je nach Anwendung als mehrstufige Stirnradgetriebe mit einer vorgeschalteten Zahnriemenübersetzung ausgelegt.

Durch den Einsatz von in Genauigkeits-Ausführung geschliffenen Zahnrädern sind die Getriebe spielfrei. (Spontan Eigen-Entwicklung)

Als Antriebsquelle dienen je nach Ausführung Drehstrommotoren oder Drehstrom-Servomotoren.

Werkstücke

Geometrien
 Rohre und Profile
 Wandstärken
 Werkstoffe  : nahezu unabhängig
 : max. 160 x160mm
 : 0,75 – 12,00 mm
 : Stahl, Edelstahl, NE etc.


Werkzeuge

Sägeblätter
 Sägeblatt-Ø
 Sägeblattbreite
 Aufnahme-Ø  : HSS beschichtet / HM bestückt
 : 275 - 500mm
 : 1,6 - 4 mm
 : nach Kundenwunsch


Ausführung und Antriebsleistung

Typ 315
 Sägeblatt-Ø
 Antriebsleistung
 Getriebe-i gesamt

 Typ 400/450
 Sägeblatt-Ø
 Antriebsleistung
 Getriebe-i gesamt

 Typ 450/500
 Sägeblatt-Ø
 Antriebsleistung
 Getriebe-i gesamt

 Typ 500 linear
 Sägeblatt-Ø
 Antriebsleistung


 Getriebe-i gesamt
 : 200 - 340mm
 : bis max 5,5 kW – 112M
 : 1,2 - 26,8


 : 275 - 450mm
 : bis max 8,6 kW – 132S
 : 7,8 - 27,65


 : 275 - 500mm
 : bis max 11,0 kW – 132M
 : 9,3 - 17,35


 : 315 - 500mm
 : bis max 8,6 kW - 132S
 : bis max 11,0 kW – 132M
 : bis max 20,0 kW - Servo
 : 9,3 - 17,35


Ausstattungsmerkmale und Komponenten

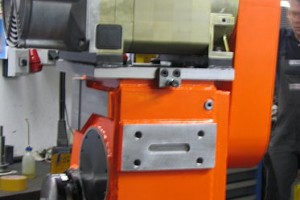

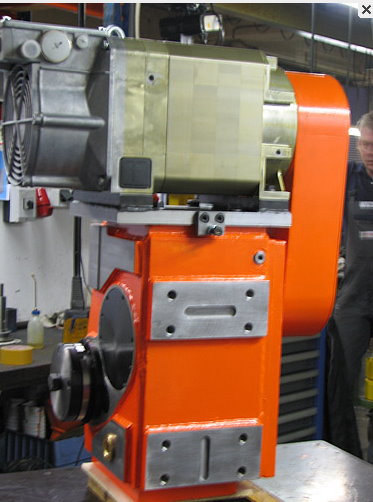

Sägegetriebe in Guss- oder Stahl-Schweißkonstruktion

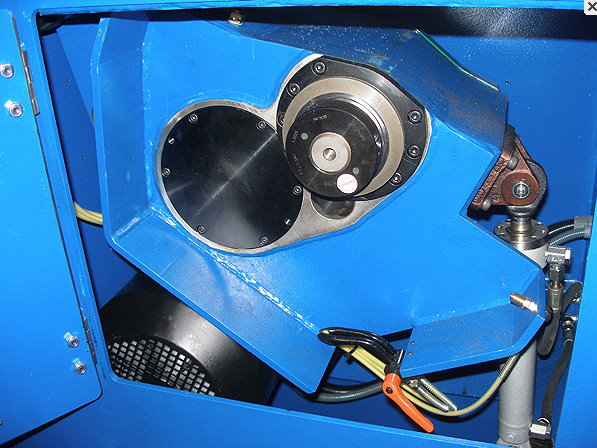

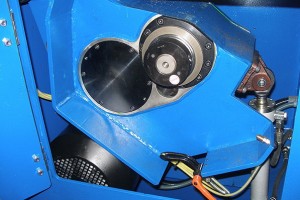

Spielfreies Sägegetriebe in Schwenkausführung
Servomotoren für Vorschub und Drehzahl
Sägeblattaufnahmen nach Kundenwunsch
Sägeblattbefestigung mit zentraler Klemmschraube
Sonderkonstruktionen für kundenspezifische Anpassungen


Zubehör optional lieferbar
Hydraulikspannmutter für Sägeblattbefestigung
MMKS- Systeme microlube Advantage
Aircooler für extra Sägeblattkühlung
Sägeblattführung
Komplette Pendelwellenlagerungen
Impulsgeberbaugruppen für Hubsteuerung
und vieles mehr
