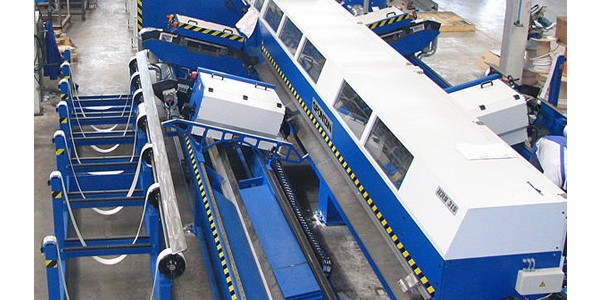

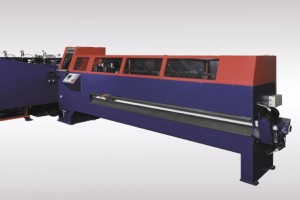

SPONTAN Hochleistungs-Rohrsägesystem
 Typ HRS 315

Anwendung:

Zum vollautomatischen Trennen von Rohren und Profilen.

Dieses Rohrsägesystem ist für die mehrfach Verkettung mit automatischen Entgratmaschinen entwickelt und speziell in Verbindung mit einer Spontan Hochleistungs-Bürsten-Entgratmaschine Typ HBE-90 für das wirtschaftliche Trennen & Entgraten von kleinen Losgrößen bis zur Großserienfertigung konzipiert.

Systembeschreibung:

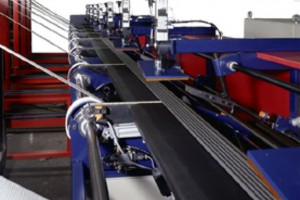

Die Rohrbunde können mittels Kran oder Gabelstapler in den Bundlader gelegt werden, automatisch gelangen die Profile über eine Vorvereinzelung mit Querförderstrecke in das Lademagazin, wo ein sicheres Abteilen einer Stange und lagerichtiges Zuführen in das Rollenvorschubsystem ausgeführt wird.

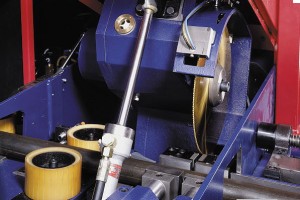

 Die beschichteten Vorschubrollen transportieren die zu trennenden Materialstangen gegen den schaltenden Längenanschlag (optional in CNC Ausführung). Beidseitig der Schnittfuge wird die Materialstange gespannt und der Sägehub ausgelöst.
 Die gesägten Fixlängen fallen in die Ablaufvorrichtung und werden einer nachgeschaltenden Entgrat- oder Endenbearbeitungsmaschine lagerichtig zugeführt.

Anschnitte und Reststücke werden separat entsorgt

Werkstücke

Rundrohr

 Quadratrohr
 Rechteckrohr
 Ovalrohr
 Vollmaterial
 Flachmaterial

 Wandstärken

 Werkstoffe

 Abschnittslängen
 Stablängenlängen
 : Ø8 – Ø90mm
  (optional Ø100mm)
 : 10x10 - 75x75 mm
 : 10x15 - 70x80 mm
 : 10x15 - 40x80 mm
 : bis Ø50 mm
 : 40x15 - max 100x15 mm

 : 0,5 – 6,0 mm

 : Stahl St35..70; Edelstahl; NE
 : Aluminium und Kunststoff

 : ab 15 – 6.000 mm
 : 6000 – 18.000 mm


Werkzeuge

Sägeblätter
 Sägeblatt-Ø

 Sägeblattbreite
 Aufnahme-Ø
 Nebenlöcher
 : HSS beschichtet / HM
 : 240 - 325mm
  (optional Ø340mm)
 : 1,6 - 4 mm
 : 40 mm
 : 4x Ø12x Ø64 / 4x Ø13x Ø63

Andere Abmessung optional möglich

Ausführung

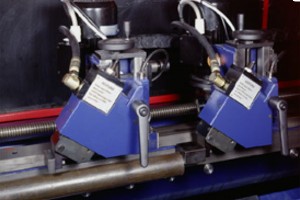

Standard : Sägen von einer Fixlänge mit
 1x elektromotorisch verstellbarer Anschlag

Variante 2 : Sägen von 2 unterschiedl. Fixlängen mit 2x elektromotorisch verstellbarer Anschlag

Variante 3 : Sägen von 3 unterschiedl.
Fixlängen mit 1x CNC-Längenverstellung

wirtschaftliches Trennen & Entgraten ab Losgröße 1
 in Verbindung mit Spontan HBE-90 CNC idrive

Ausstattungsmerkmale und Komponenten
Präzise Sägeschnitte aufgrund solider Bauart und spielfreien Spontan-Sägegetriebe (Eigen-Entwicklung)
Hohe Verfügbarkeit durch Servicegerechte Konzeption
Einfache & zentrale Bedienung über Bedienfeld OP 177
Autom. Einstellung über Auftragsparameter
Querschnitts optimiertes Sägen
stufenlose Sägeblatt - Drehzahl über FU-Regelung
stufenlose Sägevorschubeinstellung
stufenlose Spanndruckeinstellung
horizontales Spannen mit Mehrbereichs- oder Formspannbacken
Kurze Rüstzeiten bei Dimensionswechsel
Sägeblattführung mit HM-Backen
Schnittspalterweiterung bei Einsatz von HM
2-seitige Verkettungsmöglichkeit mit nachgeschalteten Verarbeitungsmaschinen
5 Ausgabestellen der Fixlängen möglich
Sägeblatt - Minimal-Mengen-Kühl-Schmier-System Spontan microlube Advantage DUO (Eigen-Entwicklung)

Verkettungsmöglichkeiten
Spontan Bürstenentgratmaschine Typ HBE-90
Kettenförderer für erhöhte Teileausgabe
 und Entlade bzw. Sammelmulden

Zubehör optional lieferbar
Bundladerstützen für Bund 800x800mm
Bundladertraglast 6000 KG
Reststückzuführung im Lademagazin ab 800mm
Lademagazinanbauteile bis max 18.000 mm
Ausrichtvorrichtung für Rohre ab Ø8 mm
Anwendungs spezifische Getriebeübersetzung
Sägeblattaufnahmen nach Kundenwunsch
Sägeblatt-Ø340mm
Spannbacken Schnellwechselsystem < 60 sek
Aircooler für extra Sägeblattkühlung
Formspannbacken bis Rohr-Ø 100mm
Formspannbacken für kurze Abschnitte
Zusätzliche Ausblasdüsen
Energiesparmotoren
Zentralschmierung mit Service-Station
Fernwartung über Analog/ISDN Modem
und vieles mehr….
