Spontan HRE 315-450
Neuenteich 4
42897 Remscheid
Ihr Ansprechpartner: Herr Peter Jackisch
Tel.: 02191-84902-0
Fax: 02191-84902-48
EMail: info@spontan.eu
Internet: www.spontan.eu
SPONTAN Hochleistungs-Rohrsäge-Einheiten
Typ 315; 400 und 450 HSS/HM
Anwendung:

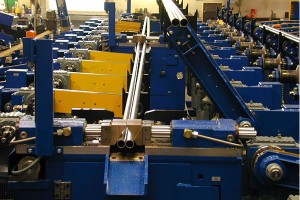

Zum Trennen von Rohren, Profilen und Vollmaterial in modernen Rohrwerks-Fertigungslinien wahlweise als mehrfach Teilungs- oder Endschnitt-Einheiten. Besondere Einsatzgebiete sind 1-3-fach Mehrfachschnittanlagen hinter Ziehbänken, Richtmaschinen oder in Adjustage-Linien.

Systembeschreibung:

Der Sägeschnitt erfolgt von unten nach oben, somit bleibt über der Sägeeinheit ausreichend Raum für die anlagenseitige Beschickung. Diese kann entweder als Querförderung (z.B. Einwurfhebel für Ein/Austaktung) oder als Längsförderung (z.B. Rollgänge) ausgelegt sein.
Die Bearbeitungslängen werden mittels geeigneter Spannvorrichtungen, die mit Proportional-Druckregelung ausgelegt werden können, entweder horizontal oder vertikal fixiert. Ein hydraulischer Vorschubzylinder mit Proportionalventil - Ansteuerung übernimmt die Sägehubbewegung. Für die Sägehubbegrenzung sind inkrementale oder Absolutwert-Drehgeber vorgesehen.
Die Spontan - Sägegetriebe sind spielfrei und werden im Maschinenständer integriert gelagert.
Werkstücke

Rohre und Profile
Wandstärken
Anzahl
Werkstoffe:
Werkstoff-Festigkeiten
: Ø4 - Ø120 mm
: 0,75 – 12,00 mm
: 1 fach - bis Ø120mm
: 2–3 fach - bis Ø 50mm
: Stahl , Edelstahl, NE etc.
: bis 1200 N/mm2
Werkzeuge
Sägeblätter
Sägeblatt-Ø
Sägeblattbreite
Aufnahme-Ø : HSS beschichtet / HM bestückt
: 315 - 500mm
: 1,6 - 4 mm
: nach Kundenwunsch
Ausführung und Antriebsleistung
Typ 315
Sägeblatt-Ø
Antriebsleistung
Getriebe-i gesamt
Typ 400
Sägeblatt-Ø
Antriebsleistung
Getriebe-i gesamt
Typ 450/500
Sägeblatt-Ø
Antriebsleistung
Getriebe-i gesamt
: 200 - 340mm
: bis max 5,5 kW – 112M
: 1,2 - 26,8
: 275 - 450mm
: bis max 8,6 kW – 132S
: 7,8 - 27,65
: 275 - 500mm
: bis max 11,0 kW – 132M
: 9,3 - 17,35
Ausstattu ngsmerkmale und Komponenten
Präzise Sägeschnitte bei hoher Ausbringung aufgrund solider und ausgereifter Bauart.
Hohe Verfügbarkeit durch servicegerechte Konzeption
Maschinenständer mit Spänefach oder Trichterkanal für Späneabführ über Kratzband
Für Quer- und Längstransport geeignet

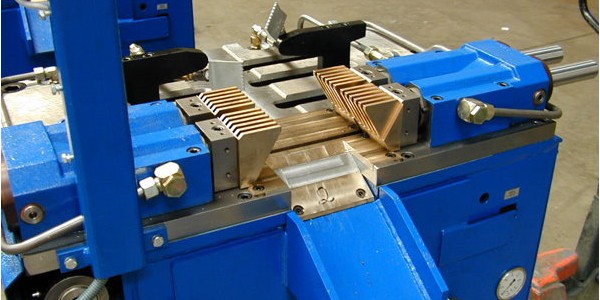

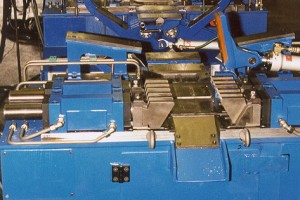

Spannen mit Prisma- oder Formbacken
Zentrische Spannung bei Rollgangzuführung
Schnittspalterweiterung bei HM-Sägeblätter

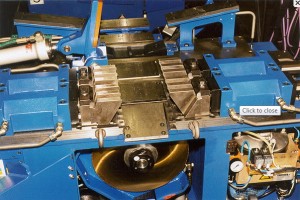

Sägen von unten nach oben
stufenlose Drehzahl über Fu-Regelung
Spielfreies Sägegetriebe in Schwenkausführung
Stufenloser Sägevorschub über Prop.-Ventil-Technik
Stufenloser Spanndruck über Prop.-Ventil-Technik

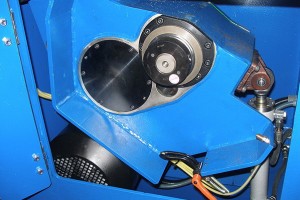

Sägeblattbefestigung mit zentraler Klemmschraube
Sonderkonstruktionen für kundenspezifische Anpassungen
Zubehör optional lieferbar
Sägeblattaufnahmen nach Kundenwunsch
Hydraulikspannmutter für Sägeblattbefestigung
Impulsgeber-Baugruppen
MMKS- Systeme microlube Advantage Net
Hydraulikaggregate
Prismen und Formspannbacken aus Ampco
und vieles mehr…
