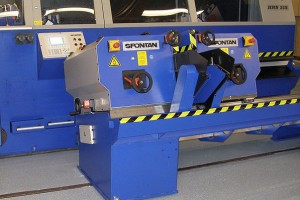

SPONTAN Hochleistungs-Bürsten-Entgratsystem
 Typ HBE-90

Anwendung:

Zum gleichzeitigen Innen- und Außenentgraten von Rohren im Durchlaufverfahren für Klein- und Großserienfertigung.

Systembeschreibung:

Die Materialvereinzelung und der Transport für den Entgratungsvorgang erfolgt mit zwei oder mehreren Mitnehmerketten

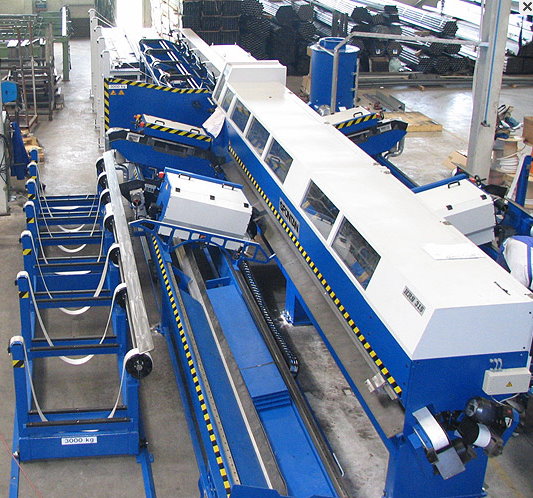

Die Entgratmaschine HBE-90 ist speziell für die Verkettung mit automatischen Trennanlagen entwickelt und für den Direktanbau an das Hochleistungs-Rohrsäge-System HRS-315 konzipiert.

Weitere Ausführung wie händische Zuführung mit separater Vereinzelungsstrecke, Verkettung mit Bündelsägen bis zur Einbindung in eine Rohrwerks–Adjustage-Linie zum Entgraten von Längen bis 15.000mm sind realisiert.

Werkstücke

Rohre/Profile : Ø4 – Ø90mm ( Ø100mm )

Wandstärken : 0,5 – 6,0 mm

Längen: ab 100mm – 6.000mm ( optional bis 15.000mm)
 Geometrien: nahezu unabhängig
 Werkstoffe: Stahl, Edelstahl und NE

Ausführung

Modell-Variante 1 : zentraler Kettenantrieb mit Vielkeilwelle

 Modell-Variante 2 : i-drive Kettenantrieb ohne Vielkeilwelle

 Modell-Variante 3 : idrive Kettantrieb mit CNC-Längenverstellung passend zu HRS-315-CNC

wirtschaftliches Trennen & Entgraten ab Losgröße 1

in Verbindung mit Spontan HRS-315-CNC

 Durchlauftakt für Losgröße 1 < 12 sek Sägen & Entgraten

CNC – Option  : 1. Rohr mit Schnell-Durchlauf + Entgratung für Mess oder Probestücke

Ausstattungsmerkmale und Komponenten

Rahmengestell mit integrierter Verrohrung für den Anschluss einer externen Absauganlage
solide und robuste Ausführung für dauerhaften 3-Schicht-Betrieb
verfahrbare Bürsteneinheit auf Linear-Führungsschienen
getrennt geregelte Kettenantriebe – keine Keilwelle – (Option)
i-drive System für Transportketten-Synchronisation
Bürsten Schnellwechsel System für kurz Rüstzeiten
Ausblastation mit Späne Auffangbehälter mit Absaugvorbereitung
digitale Rohr-Ø Anzeige an der Handrad Höheneinstellung
digitale Bürsten-Ø Anzeige an der Handrad Bürstenverschleißzustellung
digitale Rohr-Ø Anzeige an der Handrad Niederhaltereinstellung
Zentrales Schmiersystem für alle Verstell-Achsen

SPS-Steuerung mit Operation Panel OP77 /OP177
einfache und bedienerfreundliche OP-Oberfläche
stufenlose regelbare Transportketten-Geschwindigkeit
 max. 6000 Stck/h (Ø-abhängig)
automatische Rohr-Ø Verstellung (Option)
automatische Rohr-Längen Verstellung (Option)
CNC-Rohr-Längen Verstellung (Option)
elektromotorische Bürstenverschleiß-Kompensation (Option)
Fernwartung über Analog / ISDN – Modem
Profibusanbindung und Schnittstellensoftware
Datenaustausch über Ethernet-Schnittstelle

Zuführung und Verkettungsmöglichkeiten

Direktanbindung an Spontan Rohrsägesystem HRS 315
händische Zuführung
Bündelsägen
Laserschneidmaschinen
Einbindung Adjustage-Linien

Zubehör optional lieferbar

Arbeitsbürsten anwendungsspezifisch
Entlademagazin bis 6.000mm
3-fach Sortiervorrichtung bis 4.500mm
Vorrichtung zur Verarbeitung von Rechteck- und Sonderprofilen
Sonder-Ketten-Mitnehmer für empfindliche Rohr-Oberflächen
stationäre nicht angetriebene Zwischenstützen
verfahrbare angetriebene Zwischenstützen
Energiesparmotoren für Bürstenantriebe
externe Staub-Absauganlagen etc.
