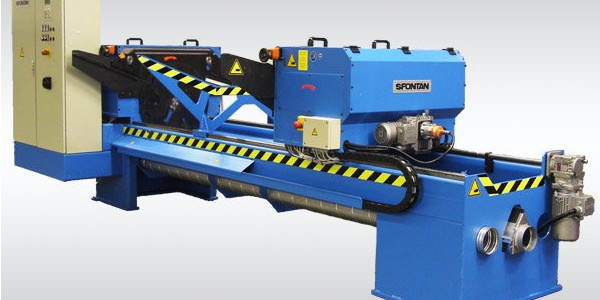

Spontan HBE 8S idrive

SPONTAN Hochleistungs-Bürsten-Entgratsystem
 Typ HBE-8 S idrive


Anwendung:

Zum gleichzeitigen Innen- und Außenentgraten von Rohren im Durchlaufverfahren für Klein- und Großserienfertigung.

Systembeschreibung:

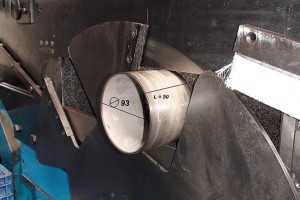

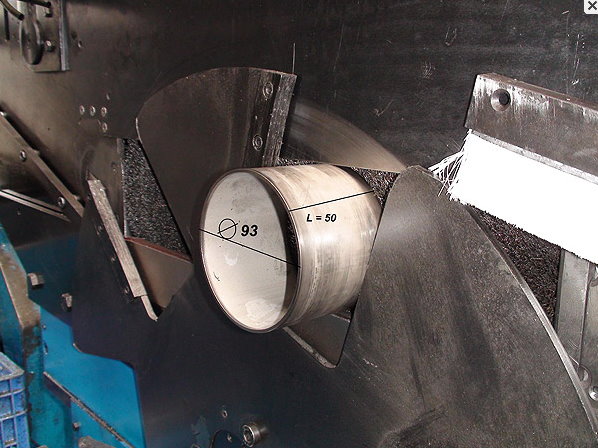

Die Materialvereinzelung und der Transport für den Entgratungsvorgang erfolgt mit zwei Mitnehmerscheiben.

Die Zuführung kann sowohl von Hand als auch in Verkettung durch eine Säge- / Laserschneidmaschine oder einen Sortier-Schwingförderer (Rütteltopf) erfolgen.

Werkstücke

Rohre : Ø4 – Ø94mm

Wandstärken : 0,5 – 4,0 mm

Längen: ab 50mm (ab 30 mm optional) bis 3.000mm
 Geometrien: ausschließlich Rundmaterial
 Werkstoffe: Stahl, Edelstahl und NE

Ausführung

Modell-Variante 1 : Bereich von Ø4 – Ø60 mm
 Modell-Variante 2 : Bereich von Ø30 – Ø94 mm

Ausstattungsmerkmale und Komponenten

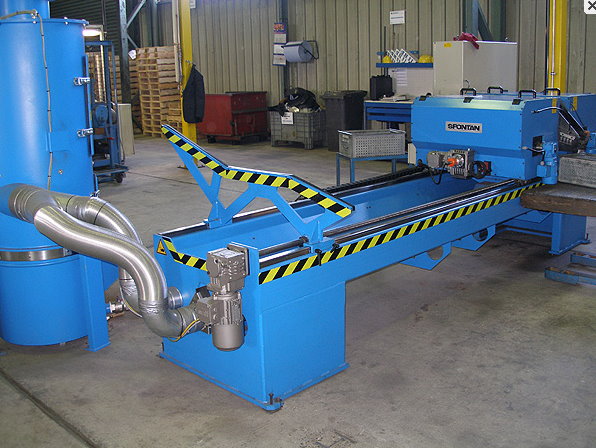

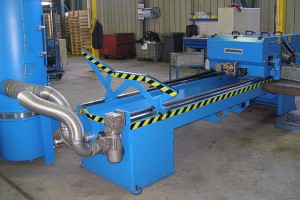

Rahmengestell mit integrierter Verrohrung für den Anschluss einer externen Absauganlage
solide und robuste Ausführung für dauerhaften 3-Schicht-Betrieb
verfahrbare Bürsteneinheit auf Linear-Führungsschienen
getrennt geregelte Transportscheiben-Antriebe – keine Keilwelle -
i-drive System für Transportscheiben-Synchronisation
Schnellverstellscheiben für Ø6 - Ø60mm oder Ø30 - Ø90mm
Bürsten Schnellwechsel System für kurz Rüstzeiten

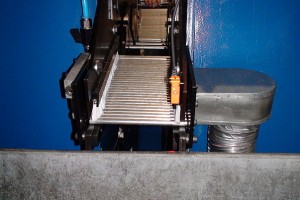

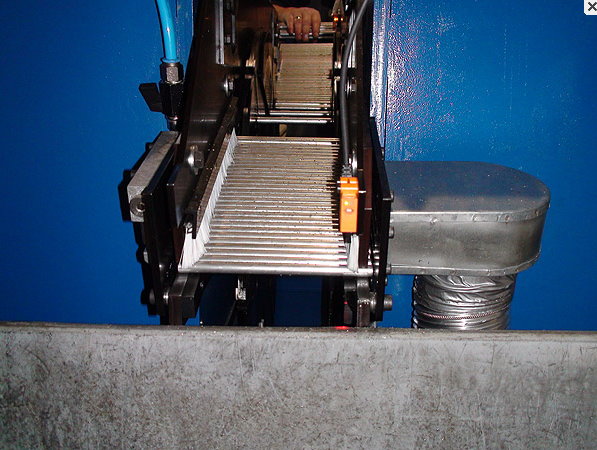

Ausblastation mit Späne Auffangbehälter mit Absaugvorbereitung
Überlade und Unterladekontrolle mit Rohr-Stop-System
digitale Rohr-Ø Anzeige an der Handrad Niederhaltereinstellung
Zentrales Schmiersystem für alle Verstell-Achsen

SPS-Steuerung mit Operation Panel OP77
einfache und bedienerfreundliche OP-Oberfläche
stufenlose regelbare Transportscheiben-Geschwindigkeit
 max. 6000 Stck/h bei 6 Mitnehmerschlitzen ( Ø-abhängig )
automatische Rohr-Ø Verstellung (Option)
automatische Rohr-Längen Verstellung (Option)
elektromotorische Bürstenverschleiß-Kompensation (Option)
Fernwartung über Analog / ISDN - Modem


Zuführung und Verkettungsmöglichkeiten
händische Zuführung
Sortier Schwingförderer (Rütteltopf)
Laserschneidmaschinen
Kreissägemaschinen


Zubehör optional lieferbar
Arbeitsbürsten anwendungsspezifisch
Schnellverstellscheiben mit Verbreiterungen für kurze Rohrlängen
Segmentscheiben mit 6, 12, 24 Mitnehmerschlitzen
Sonder-Segmentscheiben für empfindliche Rohr-Oberflächen
Energiesparmotoren für Bürstenantriebe
nicht angetriebene Zwischenstützen
Datenaustausch über Ethernet-Schnittstelle
externe Staub-Absauganlagen etc.
