Hartmetalltips aufschweißen
Aktualisiert am: 11.07.2024 10:40

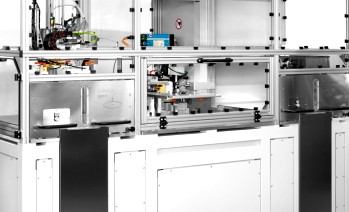

Heute möchten wir als erstes die ASKB 2024 zum Schweißbearbeiten von Sägeblättern vorstellen. Sie verarbeitet Sägeblätter von 100-600 mm Durchmesser mit einer Normstärke von 0,5 bis 3,5 mm, wobei Sondergrößen gerne mit den Fachleuten von OSMINA abgestimmt werden können.

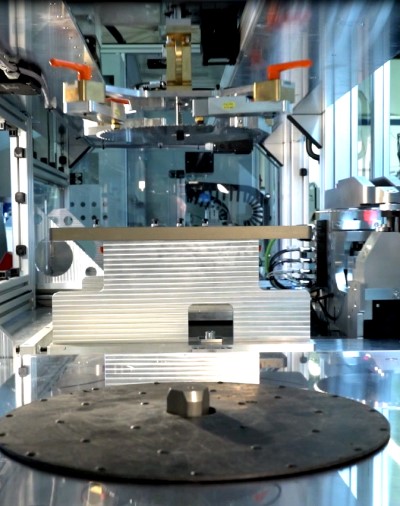

Die Schubladen werden manuell beladen, danach startet der vollautomatische Prozess.



Typ: Sägezahnschweißanlage

- Mittelfrequenztechnik (1 kHz; 10kHz Optional)

- Bauteilkontrolle vor dem Schweißen/

- Wegabschaltung

- Schweißposition (Winkel, Zentrizität) individuell einstellbar

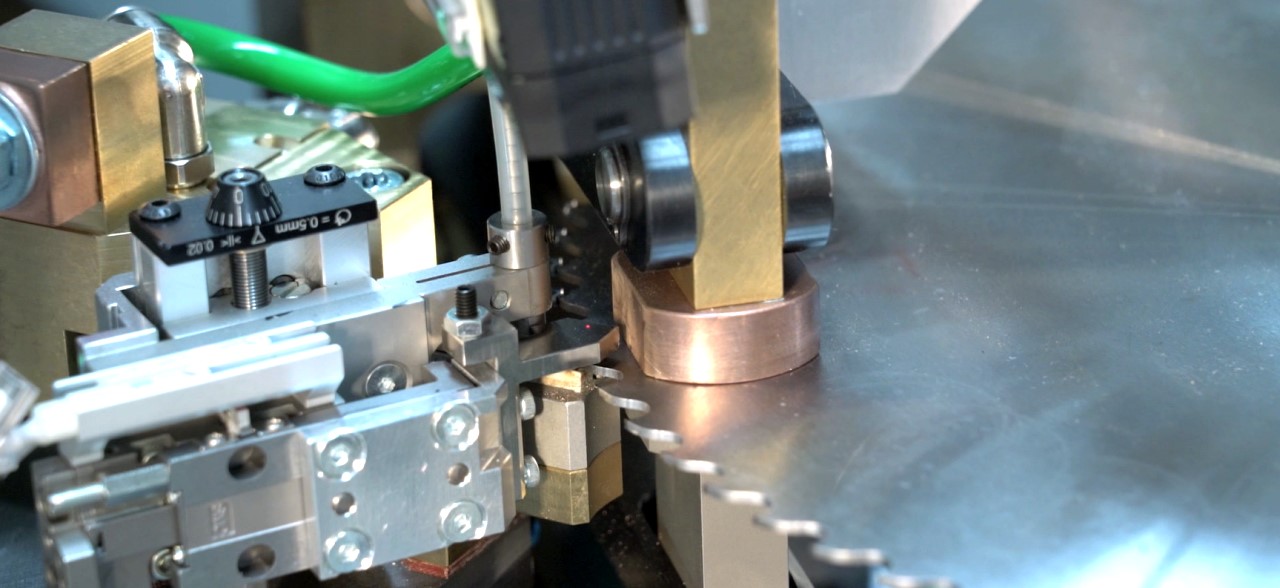

- Feinpunkt-Schweißkopf

- elektromotorischer Bandtransport

- Positionierung mittels Laser-Sensor

- Zuführung HM-Zylinder mittels Rüttelförderer

- Standard-Elektrodenhalter (wassergekühlt)

- Formelektrode (angepasst an Hartmetallzylinder)

- Rauchgasabsaugung

- Siemens S7 Ablaufsteuerung inkl. TouchPC

- Leerplätze zur Integration weiterer Bearbeitungsstationen

- (z.B.Glühen, Schleifen, Kamerasystem, usw.)

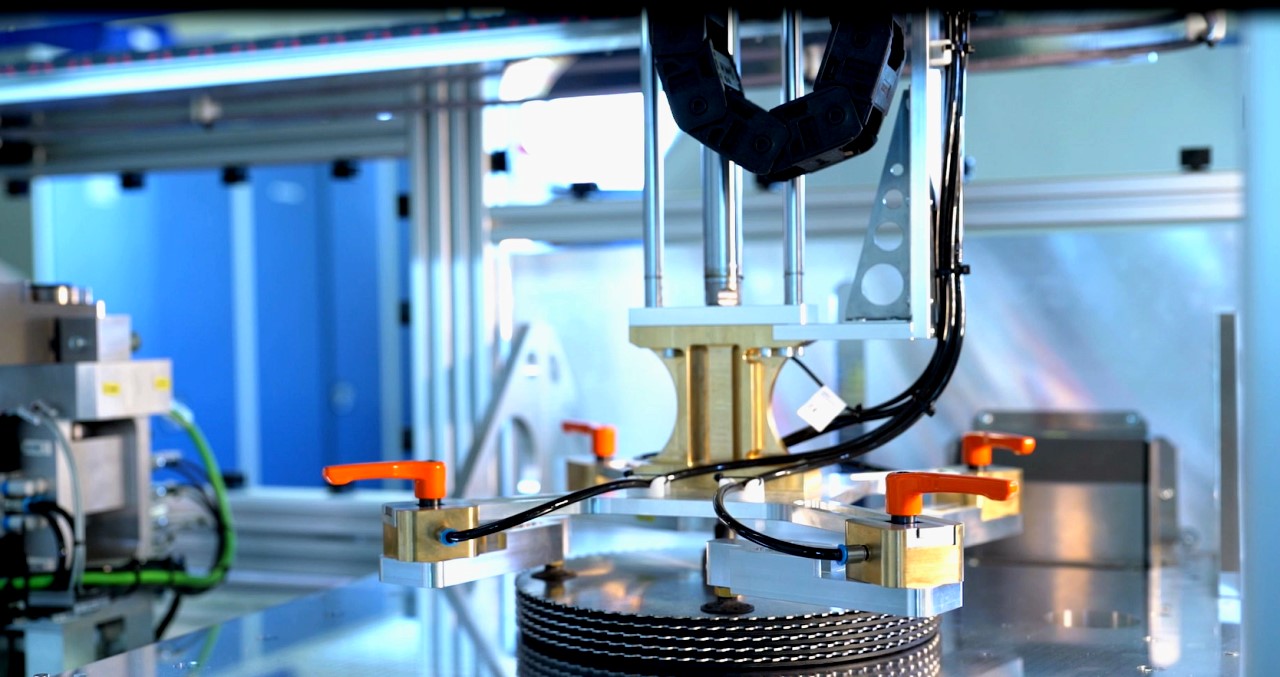

- Magazin für bis zu 20 Sägeblätter

- Netzanschluss 50Hz

- Absicherung bei 400V 32A

- Kühlwasserdurchlauf Ca. 6l/min

- Druckluftversorgung 6 bar

- Elektrodenkraft 40 N bis 240N

- Elektrodenhub 20mm

- Taktzeit 3s

- Gewicht 650 kg

- H x T x B in mm 2300 x 1500 x2200

- Zylinder 1,3 mm bis 3,5 mm

- Zylinder L 1,5 mm bis 6,6 mm



Die Lieferzeit liegt aktuell bei 16 Wochen, kann aber, je nach Auftragseingang auf 20 Wochen steigen.



Für weitere Informationen oder spezielle Anforderungen kontaktieren Sie bitte die Experten von OSMINA.
