Exact Cut

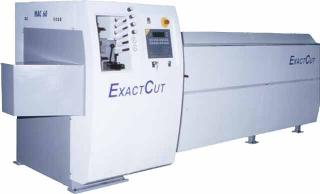

Aus der zuverlässigen und robusten Sägeautomatenfertigung der Firma Wagner enstand in Mössingen ein weiterentwickeltes Modell, welches jetzt in Deutschland durch die Firma Exact Cut neu vertrieben wird.

Produktdetails
Technische Merkmale

• Horizontaler Sägehub mit Schwenkpunkt unter der Spannauflage, optimiert für kürzesten Sägehub bei allen Durchmessergrößen und gleichzeitig Schutz des Sägeblattes hinter der Werkstückanlagekante.

• Robustes Hochleistungs-Sägegetriebe in Kompaktbauweise. Geräuscharmes Sägen, hoher Wirkungsgrad, optimaler Kraftfluss und hohe Drehmomentübertragung.

• Angepasste Schnittgeschwindigkeit an die Anwendung der Maschine. Das Sägegetriebe ist als 2- oder 3-Wellengetriebe ausgelegt, angetrieben durch AC-Motoren, mit oder ohne Frequenzregelung. Somit steht für den individuellen Einsatzfall ein äußerst effizientes Antriebssystem zur Verfügung.

• Hohe Steifigkeit des stufenlos einstellbaren Sägevorschubes: durch die besondere Anordnung des Vorschubzylinders wird ein geschlossener Kraftfluss erreicht.

• Kurze Nebenzeiten:
  • schneller Sägerücklauf 9m/min
  • kurze Spannzeiten durch hydraulische Vierpunktspannung und hohen Hydraulikdruck (max. 50 bar)

Materialzufuhr

• Schnelles Laden aus Wartestellung.

• Nachschubwagen mit individuell einstellbarer Fördergeschwindigkeit und Nachschubkraft.

• Hohe Fördergeschwindigkeit bis zu 60m/min. Wageneilrücklauf bis zu 120m/min.

• Bei Stangenwechsel Rücklauf nur bis jeweiliges Stangenende.

• Materialbereitstellung über Schrägmagazin, Bundlader oder Flachmagazin.

Präzise Abschnitte

• Hohe Schnittqualität durch steif gehaltenes Werkzeugsystem.

• Hydraulisch gedämpfter Messanschlag mit Feineinstellung und Schaltknauf.

• Abschnittabfuhr über Sortierweiche, Kipptisch oder Verkettung zu Nachfolgeoperationen. Optional: Fördern der Abschnitte über eine Kontrollwaage und Gewichtsmessung zur Qualitätskontrolle.

Modernes Design

• Kompackte Bauweise und geräuscharmes Sägen.

• Maschinensteuerung durch Automatisierungssystem mit integrierter (S5 kompatibler) SPS, Bedienung über Funktionstasten, Klartextanzeigen üder LCD-Display.

• Einrichtbetrieb über sichere Zweihandbedienung.

• Einfache und schnelle Zugänglichkeit zu Sägeblattwechsel, Einrichtbetrieb und Wartungspunkten.
